风机基础知识讲解之一

类别:行业新闻 文章出处:鑫风风机发布时间:2019-03-18 浏览人次:

一、风机的传动形式:
风机的传动形式一般分为:A、B、C、D、E、F六种方式,通常情况下我们接触最多的是A、C、D三种。

A式为电机直联,B、C、E式为皮带传动,B式是皮带轮在中间,C式是皮带轮在外部;D、F式是联轴器传动;A、D、F式风机与电机同步转速,不能调转速,如果调转速那就要配变频电机和变频柜,通过变频来调转速,但是只能降低转速,调高转速容易造成烧坏电机;E、F式都是风机本体在中间,双支撑在两边。

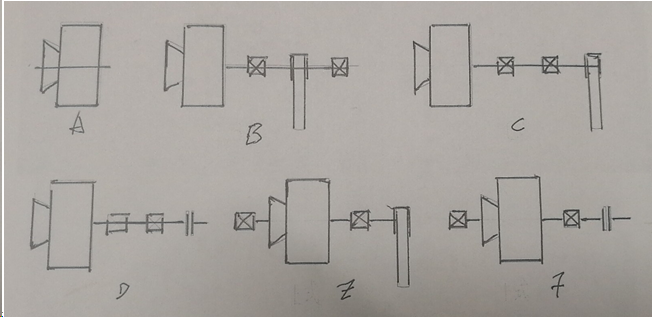

 手绘风机的转动方式

二、风机旋向、角度:

2.1:从驱动侧看,向左旋转为左旋,向右旋转为右旋。

2.2:角度一般分为:0度、45度、90度、135度、180度、225度、270度。

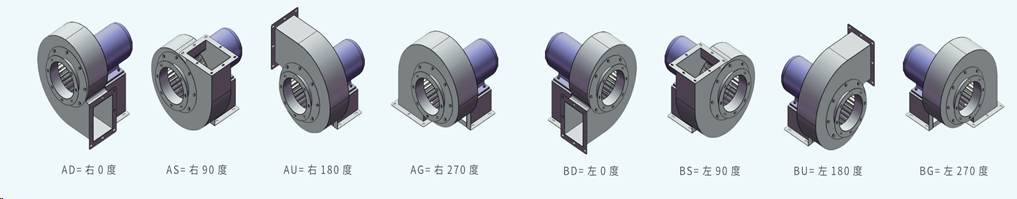

风机的旋向与角度

三、风机的串、并联:

3.1:风机串联可以压力倍增,流量不变。

3.2:风机并联压力不变,流量叠加50%-90%;并联风机要克服两机之间的阻力,所以流量不是倍数增加。

四、温度变化参数变化公式:

风机温度计算方式
注:(1)、P工作温度=风机工作温度。    (2)、273是绝对温度。

       (3)、20是环境温度。                     (4)、t=风机工作温度。

五、海拔高度与风机参数的关系:

5.1:与压力的关系:

5.1.1:海拔高度在1300米以下不考虑风机参数变化,只是在选型时要适当增大3~5%的参数即可。

5.1.2:海拔高度在1300~1500米以上时考虑风机压力增大5~8%即可。

5.1.3:海拔高度在1500~2500米以上时考虑风机压力增大8~15%即可。

5.2:风机压力的的计算:

海拔高度在1300米以上时所选风机压力可以根据下面公式进行换算:

风机压力计算公式

注:(1):风机压力P—所选风机的压力P。

(2):101325Pa--在温度20℃,相对湿度50℃的空气状态。空气密度1.2kg/m3 。

(3):P当地---风机在使用地点的当地的压力。

(4):P给定---风机要选风机时的压力点。

六、风机选型时注意事项:

风机是把机械能转变为气体能量的一种机械设备,按照压力可分为:高压、中压、低压。

高压风机一般都是前向叶片,压力虽然高但流量很小,噪升值大。

但是运行相对不稳定,叶片容易沾灰,如果没有除尘设备,要定期进行清理叶片。

比如9-19、9-26、9-38、8-39等,高压风机容易超电流。超过的电流不能超过10%。

中低压风机(后向叶片较多)一般是压力小,流量较大,噪声值低,不易过载,运行相对稳定。

与客户沟通要详细询问风机的全压、流量、介质温度、输送介质类型(有无腐蚀)、是否易燃易爆气体、使用地点(海拔)、管道直径、长短等等,可根据以上条件来选定风机。

相同的风机可以满足很多流量点、压力点,但是每个点所需的功率并不完全相同,这从功率的公式可以看出。

风机所需的电机功率可按照下面公式计算:

1、

风机内功率计算公式

注:1)、Q—流量。P—压力

2)、1000是让功率变为KW,3600是让每小时流量变为每秒的流量。

    3)、效率是70-80 %之间。

2、轴功率N轴=

3、电机功率N电=1.3X N轴

七、传动方式的机械效率:

传动方式    电机直联    联轴器    皮带链接

机械效率    1.0    0.98    0.95

电机系数K值确定:送风机(无温度)1.15倍。引风机(有温度)1.3倍。

八、选型效率点讲解:

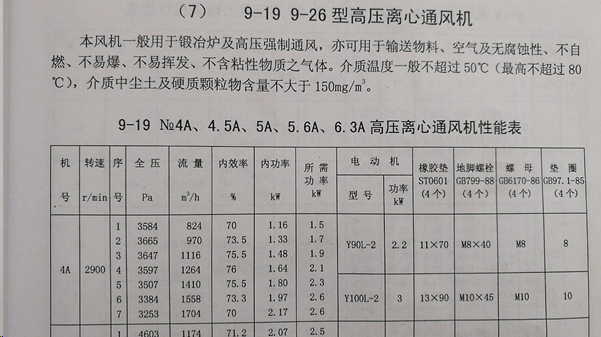

 高压离心风机的参数图

九、环境变化时对风机参数的影响:

9.1:当温度发生变化时,流量不变,压力变化;所需功率变随着密度的增大而增大。

9.2:当转速发生变化时流量、压力、功率同时变化。

9.3:当机号(转子大小)变化时,流量、压力、功率同时变化。

9.4:机号、转速、密度变化时的关系是压力是平方,流量是立方,功率是5次方。
